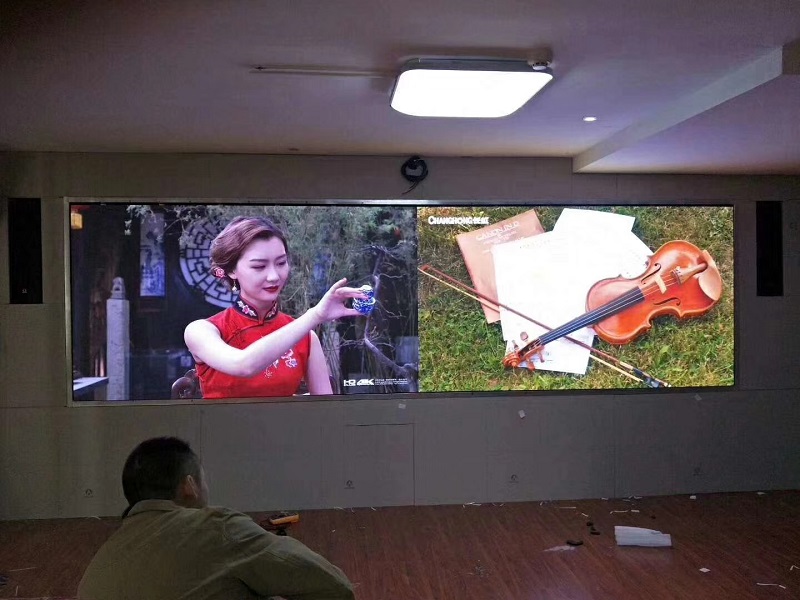

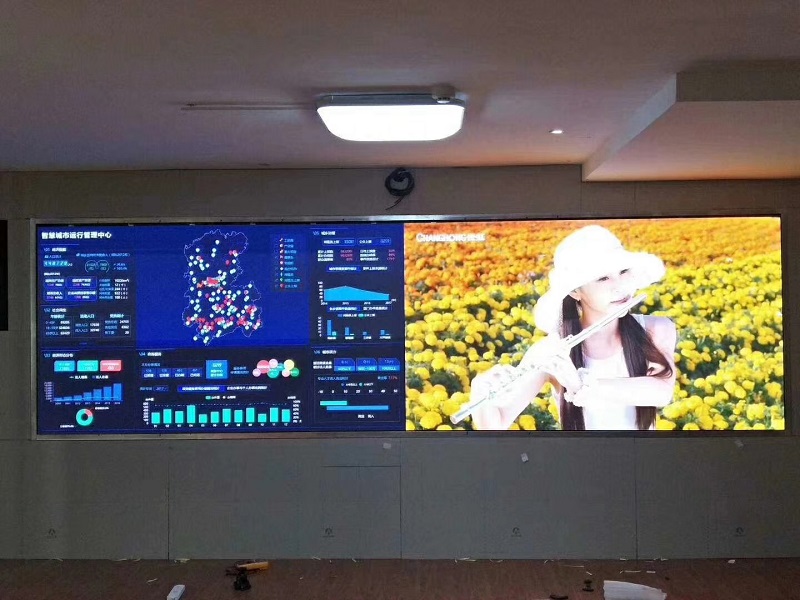

正在運用中的LED顯示屏突然間因信號問題出現亂碼，如果是在某次嚴峻開幕式上，那丟掉是無法彌補的。怎樣保證信號傳輸?shù)目煽啃院头€(wěn)定性便成為工程師不得不面臨的課題。信號在傳輸過程中，隨著距離的增大而減弱。傳輸介質的選擇則顯得尤為重要。

信號的衰減

不難理解，信號不管憑仗何種介質傳輸，都會在傳輸過程中發作衰減。我們可以把RS-485傳輸電纜看成是由若干個電阻、電感和電容聯合組成的等效電路。導線的電阻對信號的影響很小，可以忽略不計。電纜的分布電容C主要是由雙絞線的兩條平行導線發作。信號的丟掉主要是由于電纜的分布電容和分布電感組成的LC低通濾波器。通訊波特率越高，信號衰減也會越大。因此，在傳輸數據量不是很大，傳輸速率要求不是很高的情況下，一般我們選用9 600 bps的波特率。

通信線路中的信號反射

除了信號衰減之外，影響信號傳輸?shù)牧硪粋€(gè)要素是信號反射。阻抗不匹配和阻抗不連續是導致總線構成信號反射的兩個主要原因。一、阻抗不匹配，阻抗不匹配主要是485芯片與通訊線路之間的阻抗不匹配。之所以引起反射是由于在通訊線路空閑時，整個通訊線路信號亂七八糟，一旦此類反射信號觸發了485芯片輸入端的比較器，就會發作差錯的信號。我們一般的解決方法是將總線的A、B線加上必定阻值的偏置電阻，別離拉高和拉低，這樣就不會出現不可預知的雜亂信號了。二、阻抗不連續，與光從一種媒質進入另一種媒質時所引起的反射是類似的。信號在傳輸線結束偶然遇到電纜阻抗很小乃至沒有，信號在這個地方就會引起反射。消除這種反射最常用的方法，是在電纜的結束跨接一個與電纜的特性阻抗相同大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端相同要跨接一個相同大小的終端電阻。

分布電容對總線傳輸功用的影響

傳輸電纜一般多為雙絞線，雙絞線的兩條平行導線之間即會發作電容。電纜和大地之間也相同存在類似很小的電容。由于總線上傳輸?shù)男盘柺怯珊芏嗟摹?”和“0”位所組成的，所以當遇到0x01等特別字節時，電平“0”使得分布電容得到滿足的時間充電，而當電平“1”偶然來電時，電容集聚的電荷不能在短時間之內放掉，因此導致信號位的變形，然后影響了整個數據傳輸?shù)馁|(zhì)量。

擬定簡略可靠的通訊協議

當通訊距離較短，運用環境煩擾小的情況下，我們有時只需要簡略的單向通訊就能完結項目的全部功用，可是大部分運用環境并非如此。項目前期歸納布線的是否專業（比如信號線與動力線要堅持必定的距離）、通訊距離的不可決定性、通訊線路周圍煩擾程度、通訊線是否選用雙絞屏蔽線等等，這些要素都給系統的正常通訊帶來極大的影響。所以，擬定一套完善的通訊協議就顯得尤為重要了。
