LED器件占LED顯示屏成本約40%～70%，LED顯示屏成本的大幅下降得益于LED器件的成本降低。LED封裝質量的好壞對LED顯示屏的質量影響較大。封裝可靠性的關鍵包括芯片材料的選擇、封裝材料的選擇及工藝管控。隨著LED顯示屏逐漸向著高端市場滲透，對LED顯示屏器件的品質要求也越來越高

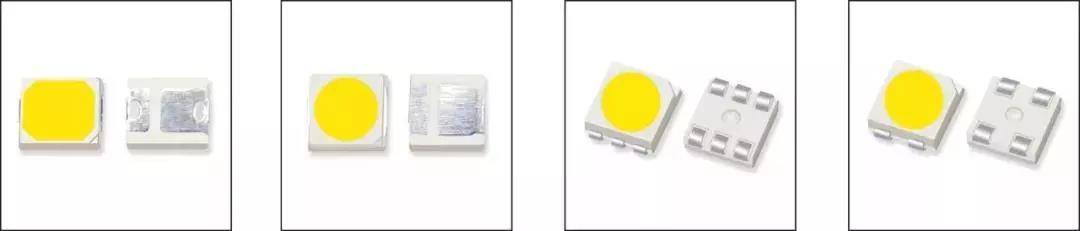

LED顯示屏器件封裝所用的主要材料組成包括支架、芯片、固晶膠、鍵合線和封裝膠等。SMD(Surface Mounted Devices)指表面貼裝型封裝結構LED，主要有PCB板結構的LED(ChipLED)和PLCC結構的LED(TOP LED)。

一LED支架

(1)支架的作用。PLCC(Plastic Leaded Chip Carrier)支架是SMD LED器件的載體，對LED的可靠性、出光等性能起到關鍵作用。

(2)支架的生產工藝。PLCC支架生產工藝主要包括金屬料帶沖切、電鍍、PPA(聚鄰苯二酰胺)注塑、折彎、五面立體噴墨等工序。其中，電鍍、金屬基板、塑膠材料等占據了支架的主要成本。

(3)支架的結構改進設計。PLCC支架由于PPA和金屬結合是物理結合，在過高溫回流爐后縫隙會變大，從而導致水汽很容易沿著金屬通道進入器件內部從而影響可靠性。

為提高產品可靠性以滿足高端市場需求的高品質的LED顯示器件，部分封裝成廠改進了支架的結構設計，如某光電股份有限公司采用先進的防水結構設計、折彎拉伸等方法來延長支架的水汽進入路徑，同時在支架內部增加防水槽、防水臺階、放水孔等多重防水的措施。

該設計不僅節省了封裝成本，還提高了產品可靠性，目前已經大范圍應用于戶外led顯示屏產品中。通過SAM(Scanning AcousTIc Microscope)測試折彎結構設計的LED支架封裝后和正常支架的氣密性，結果可以發現采用折彎結構設計的產品氣密性更好。

芯片LED芯片是LED器件的核心，其可靠性決定了LED器件乃至LED顯示屏的壽命、發光性能等。LED芯片的成本占LED器件總成本也是很大的。隨著成本的降低，LED芯片尺寸切割越來越小，同時也帶來了一系列的可靠性問題。

隨著尺寸的縮小，P電極和N電極的pad也隨之縮小，電極pad的縮小直接影響焊線質量，容易在封裝過程和使用過程中導致金球脫離甚至電極自身脫離，*終失效。

同時，兩個pad間的距離a也會縮小，這樣會使得電極處電流密度的過度增大，電流在電極處局部聚集，而分布不均勻的電流嚴重影響了芯片的性能，使得芯片出現局部溫度過高、亮度不均勻、容易漏電、掉電極、甚至發光效率低等問題，*終導致led顯示屏可靠性降低。

鍵合線鍵合線是LED封裝的關鍵材料之一，它的功能是實現芯片與引腳的電連接，起著芯片與外界的電流導入和導出的作用。LED器件封裝常用鍵合線包括金線、銅線、鍍鈀銅線以及合金線等。

(1)金線。金線應用廣泛，工藝成熟，但價格昂貴，導致LED的封裝成本過高。

(2)銅線。銅線代替金絲具有廉價、散熱效果好，焊線過程中金屬間化合物生長速度慢等優點。缺點是銅存在易氧化、硬度高及應變強度高等。尤其在鍵合銅燒球工藝的加熱環境下，銅表面極易氧化，形成的氧化膜降低了銅線的鍵合性能，這對實際生產過程中的工藝控制提出更高的要求。

(3)鍍鈀銅線。為了防止銅線氧化，鍍鈀鍵合銅絲逐漸受到封裝界的關注。鍍鈀鍵合銅絲具有機械強度高、硬度適中、焊接成球性好等優點非常適用于高密度、多引腳集成電路封裝。

膠水目前，LED顯示屏器件封裝的膠水主要包括環氧樹脂和有機硅兩類：

(1)環氧樹脂。環氧樹脂易老化、易受濕、耐熱性能差，且短波光照和高溫下容易變色，在膠質狀態時有一定的毒性，熱應力與LED不十分匹配，會影響LED的可靠性及壽命。所以通常會對環氧樹脂進行攻性。

(2)有機硅。有機硅相比環氧樹脂具有較高的性價比、優良的絕緣性、介電性和密著性。但缺點是氣密性較差，易吸潮。所以很少被使用在LED顯示屏器件的封裝應用中。

另外，高品質LED顯示屏對顯示效果也提出特別的要求。有些封裝廠采用添加劑的方式來改善膠水的應力，同時達到啞光霧面的效果。
