全彩LED顯示屏的故障有很多都是由于安裝不當造成的，因此在安裝過程中要嚴格按照步驟進行，尤其是第一次安裝時，為了能減少錯誤發生，下面一起來看看全彩led顯示屏排線接法圖和全彩LED顯示屏安裝時的布線方法步驟。

一、全彩led顯示屏排線接法圖

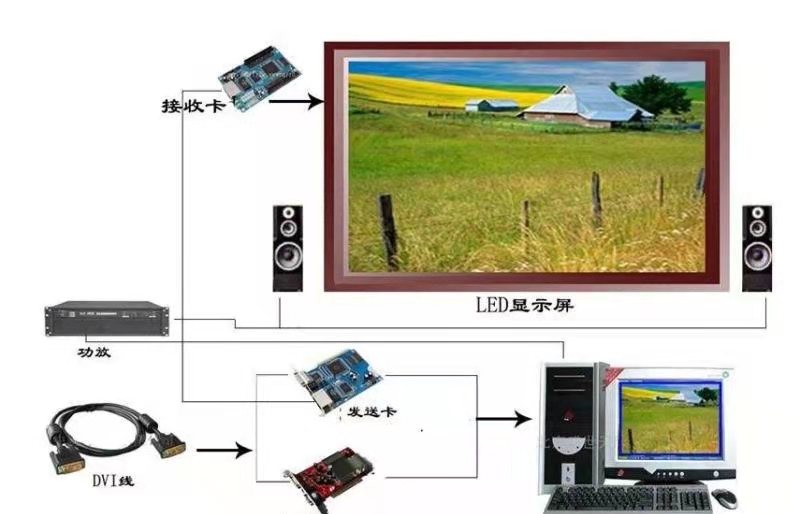

全彩led顯示屏排線接法圖

二、方法步驟

1、檢查全彩led顯示屏電源電壓是否正常。

找到正、負直流連接的開關電源，將220V電源線與開關電源連接，(確認接通正確，接上AC或NL接線柱)，接上電源。然后用萬用表、直流檔測量電壓，保證電壓在4.8V-5.1V之間，并在旁邊有一個旋鈕，可通過十字螺絲刀調節電壓，DC檔測量電壓。為降低螢?zāi)话l(fā)熱，延長壽命，可將電壓調至4.5V-4.8亮度要求不高的場合。在確認電壓沒有問題后，切斷電源，繼續組裝其它部件。

2、把全彩led顯示屏電源關掉。

把V+連接紅線，V+連接黑線，分別連接全彩led顯示屏控制卡和LED面板，黑線連接控制卡和GND電源。紅色連接控制卡+5V電壓和單元板VCC。每塊板有一根電線。當您完成時，檢查連接是否正確。

3、連接全彩led顯示屏控制器和單元板。

使用良好的接線、連接。請注意方向，不可接反。該全彩led顯示屏單元板有兩個16PIN接口，1為輸入，1為輸出，74HC245/244附近為輸入，控制卡與輸入相連。輸出量與下一單元板輸入相連。

4、連接全彩led顯示屏RS232型數據線。

把制作好的數據線一頭連接電腦的DB9串口，另一頭連接全彩led顯示屏控制卡，把DB9的5腳(棕色)連接到控制卡的GND，把DB9的3腳(棕色)連接到控制卡的RS232-RX。若您的PC沒有串口，可到電腦城購買USB轉RS232串口轉換線。

5、再查一遍全彩led顯示屏連接。

黑線與-V和GND連接是否正確，紅色線連接+V和VCC+5V。

6、接通220V電源，打開全彩led顯示屏下載的軟件。

通常，電源燈亮，控制卡亮，全彩led顯示屏顯示出來。如有異常，請核對連接。或查看故障檢修。設置屏幕參數，發送字幕。請參閱軟件使用說明。
